Nuevos conectores ferroviarios modulares 1777 de Amphenol Air LB.







1777 ModulesImagen esquemática editadaImagen esquemática editadaEspañolEspañolEspañolEspañolEspañolEspañol

El grupo SCP/SINTERSA presenta la serie de conectores ferroviarios modulares 1777 de nuestra representada Amphenol Air LB.

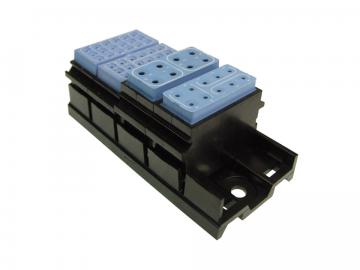

La serie 1777 se compone de módulos de conexión rápida para señal y baja distribución de corriente, donde el sellado (IP66 / IP68 e IP69K), el espacio y el ahorro de peso son los principales requisitos. Estos módulos montados en carriles (en vía metálica o compuesta) están especialmente diseñados para optimizar el cableado y ofrecen ahorro de peso y costes. Disponible desde 8 contactos de tamaño 12 hasta 36 contactos de tamaño 22 en diferentes configuraciones de contactos.



Datos técnicos

Mecánicos:
  • Material de la cáscara: Termoplástico negro Requisito 2
  • Material del sello: Elastómero fluorado
  • Material de contacto: Aleación de cobre
  • Protección del contacto: Oro sobre níquel
  • Material compuesto del carril: Termoplástico negro I2F3 Requisito 2
  • Durabilidad: 500 ciclos completos de apareamiento y desacoplamiento
  • Vibraciones: Frecuencia sinusoidal de 10 a 2000 Hz
  • Aceleración 20g 12 ciclos, discontinuidad <1 μs
  • Choques: 100 g 1/2 sinus, 6 ms (3 descargas en 3 direcciones)
  • Retención de contacto:

    – tamaño 20: 90 N

    – tamaño 16: 90 N

    – tamaño 12: 140 N

    – tamaño 10: 150 N



Resistencia térmica:

  • Temperatura de funcionamiento: -55 ° C + 175 ° C
  • Calor húmedo: Resistencia de aislamiento > 100 M



Estanqueidad:

  • IP: IP 66 con el diámetro apropiado del cable
  • Resistente a los líquidos: Cumple con la norma UTE C93-462



Eléctrico:

  • Resistencia al voltaje: 2000 V RMS, 50 Hz (Módulos 1777 # 20 – 16 – 12)
  • Al nivel del mar: 1500 V RMS, 50 Hz (Módulos # 22 – 20 – 16 – 12)
  • A 12000 metros: 1000 V RMS, 50 Hz
  • A 21000 metros: 350 V RMS, 50 Hz
  • Resistencia de aislamiento: > 5000M

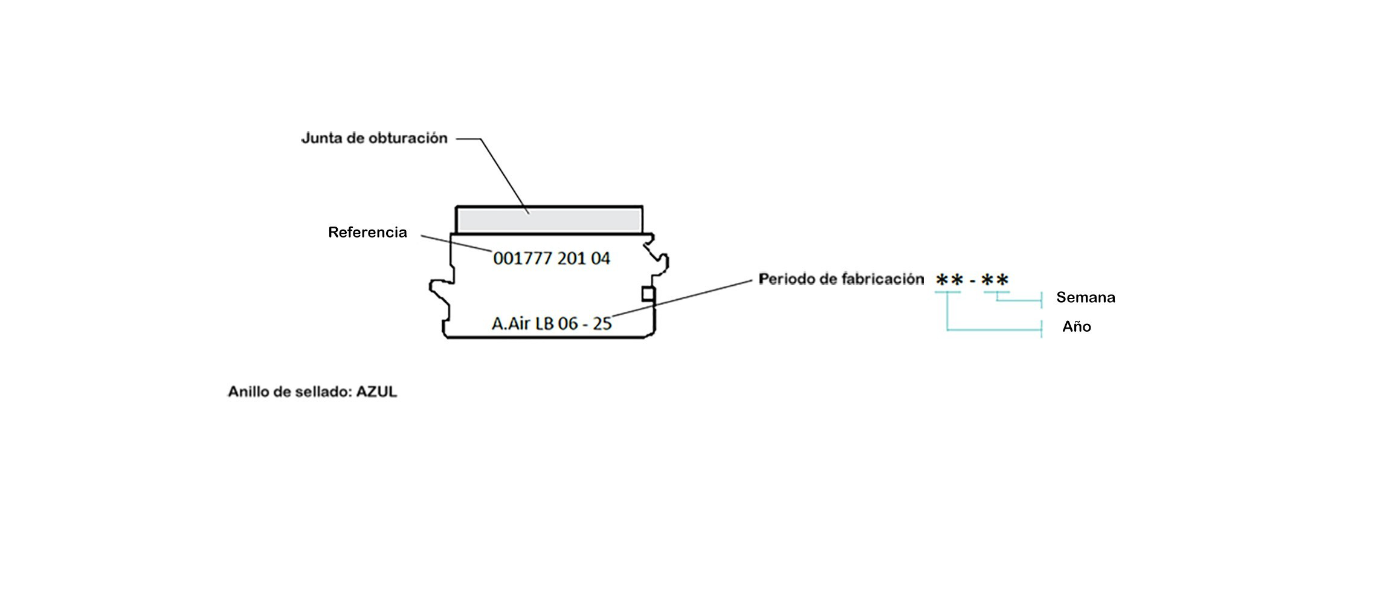

                                                                                                                                                                                                                                                                                                                                                                                                                                                      Foto esquema

Características:

  • Para aplicaciones RMTEspañol Español
  • Diseño compacto
  • Su tecnología Overmold ofrece excelentes prestaciones de estanqueidad.
  • Adecuado para ahorrar metros lineales de cable, el costo y el pes
  • Versatilidad de mezcla en pistas metálicas o compuestas
  • Fuego / Humo / Toxicidad conforme a EN45545 (HL3 R22)



Si desea obtener más información acerca de los nuevos conectores ferroviarios modulares 1777 o de cualquier otro sistema de conexión, póngase en contacto con nuestro equipo comercial a través de este enlace.
